T- Verschraubung 2 x M16x1,5 auf M22x1,5 seitlich

10,90 €*

Preise inkl. MwSt. zzgl. Versandkosten

Verfügbar, Lieferzeit 2-3 Tage

Produktnummer: 7696089

Gewicht: 0.084 kg

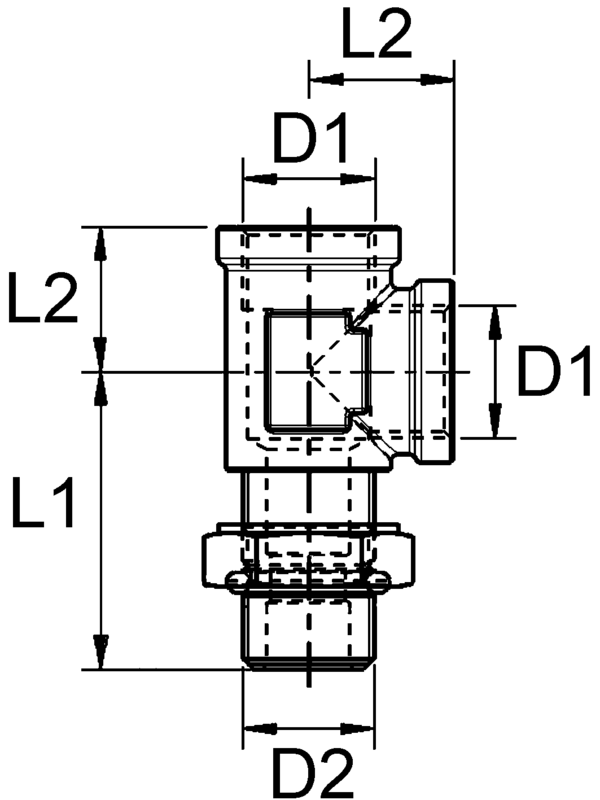

Produktinformationen "T- Verschraubung 2 x M16x1,5 auf M22x1,5 seitlich "

Innengewinde (D1) M16 x 1.5

Aussengewinde (D2) M22 x 1.5

Innengewinde (D3) M16 x 1.5

Länge (L1) 35,0 mm

Länge (L2) 23.0 mm

Gesamtlänge 59 mm

Gesamtbreite 32 mm

Aussengewindelänge D2 = M22x1,5 = 20 mm

SW = Schlüsselweite 19

Lieferung ohne Gegenmutter, bei Bedarf siehe 7155434

Produkttyp Premium Originalqualität

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Gehen Sie voran und teilen Sie Ihre Erkenntnisse mit anderen.

Wichtiger Hinweis: Die angegebene Originalteilenummer dient nur zu Vergleichszwecken und darf in keinem Fall von Abnehmern, die eine Werkstatt betreiben oder in sonstiger Weise Ersatzteile weiter veräußern, in die für deren Endkunden bestimmten Rechnungsunterlagen aufgenommen werden. Die von uns gelieferten Produkte sind ausschließlich dem bestimmungsgemäßen Gebrauch zuzuführen. Der Einbau darf nur durch geschultes Fachpersonal erfolgen, Produkte werden in der Regel ohne Montageanleitung geliefert. Alle elektronischen Bauteile sowie elektronische fahrzeugspezifische Produkte sind von Rücknahmen und Umtausch ausgeschlossen.

Zubehör Durchgangsverschraubungen

Gegenmutter M22 x 1,5 mit O-Ring

Artikelnummer: 7155434
Gewicht: 0.011 kg

(D) Gewindemaß M22 x 1,5(SW) Schlüsselweite 28Material: CuZn Messing , O-Ring EPDM

2,98 €*

Einschraubverbinder M16x1,5 auf Ø 12x1,5 Kunststoffrohr

Artikelnummer: 7157061
Gewicht: 0.051 kg

Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 12 x 1,5Länge (mm) 30Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen. Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm M 12x1.5 24 ±2 Nm M 14x1.5 28 ±2 Nm M 16x1.5 35 ±2 Nm M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.

4,90 €*

Einschraubverbinder M16x1,5 auf Ø 15x1,5 Kunststoffrohr

Artikelnummer: 7157080
Gewicht: 0.051 kg

Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 15 x 1,5Länge (mm) 33Schlüsselweite (mm) 28Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen. Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm M 12x1.5 24 ±2 Nm M 14x1.5 28 ±2 Nm M 16x1.5 35 ±2 Nm M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.

7,90 €*

Einschraubverbinder M16x1,5 auf Ø 10x1 Kunststoffrohr

Artikelnummer: 7157032
Gewicht: 0.031 kg

Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 10 x 1Länge (mm) 28Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen. Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm M 12x1.5 24 ±2 Nm M 14x1.5 28 ±2 Nm M 16x1.5 35 ±2 Nm M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.

7,90 €*

Einschraubverbinder M16x1,5 auf Ø 8x1 Kunststoffrohr

Artikelnummer: 7157023
Gewicht: 0.028 kg

Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 8 x 1Länge (mm) 17Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen. Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm M 12x1.5 24 ±2 Nm M 14x1.5 28 ±2 Nm M 16x1.5 35 ±2 Nm M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.

6,90 €*

Einschraubverbinder M16x1,5 auf Ø 6x1 Kunststoffrohr

Artikelnummer: 7157013
Gewicht: 0.012 kg

Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 6 x 1Länge (mm) 12Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen. Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm M 12x1.5 24 ±2 Nm M 14x1.5 28 ±2 Nm M 16x1.5 35 ±2 Nm M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.

3,95 €*
